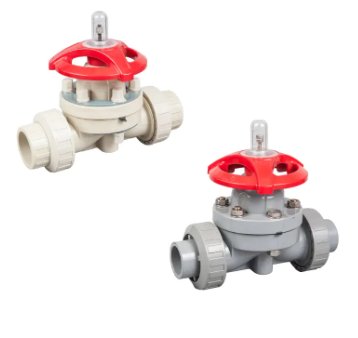

产品简介
产品特点：
● 密封特性与法兰隔膜阀相似，流量大。
● 阀门与管路通过活接连接，更换方便。
● 已有案例表明，工厂管道中的安装误差等因素，易导致活接螺帽受力过大，进而导致阀门]泄露甚至破损，因此不建议在DN50以上规格选用活接式连接结构的阀门。
材质配件表
编号 | 零部件 | 材料 |
1 | 限位罩 | PC |
2 | 指示螺柱螺帽 | 钢，不锈钢 |
3 | 手轮 | ABS,FRPP |
4 | 阀盖 | FRPP,PPH,UPVC,CPVC,PVDF |
5 | 阀杆螺母 | 铸铁，铜合金 |
6 | 压板 | 包塑钢，不锈钢 |
7 | 螺栓螺母 | 钢&塑料螺帽，不锈钢 |
8 | 螺帽 | FRPP,PPH,UPVC,CPVC,PVDF |
9 | 阀体 | FRPP,PPH,UPVC,CPVC,PVDF |
10 | O型圈 | EPDM,FPM |
11 | 接头 | FRPP,PPH,UPVC,CPVC,PVDF |
12 | 阀杆 | 钢，不锈钢，铜合金 |
13 | 阀瓣 | PVDF,CPVC,铸铁 |
14 | 橡胶垫 | EPDM |
15 | 膜片 | EPDM,FPM,FEP,PFA,PTFE |
产品尺寸表（mm）
DN | L1 | d | Z | L | |||||
承插接头 | 螺纹接头 | ||||||||
HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | ||||
15 | 110 | 20 | 22 | 21.3 | Rcl/2 | PT1/2 | NPT1/2 | 17 | 155 |
20 | 110 | 25 | 26 | 26.7 | Rc3/4 | PT3/4 | NPT3/4 | 24 | 165 |
25 | 110 | 32 | 32 | 33.4 | Rcl | PT1 | NPT1 | 28 | 173 |
32 | 175 | 40 | 38 | 42.2 | Rc1-1/4 | PT1-1/4 | NPT1-1/4 | 29 | 248 |
40 | 175 | 50 | 48 | 48.3 | Rc1-1/2 | PT1-1/2 | NPT1-1/2 | 35 | 257 |
50 | 200 | 63 | 60 | 60.3 | Rc2 | PT2 | NPT2 | 39 | 292 |
DN-65-DN125承插隔膜阀为手工产品，详情咨询经销顾问
本表尺寸以UPVC材质为准
